Ort

Unterschleißheim, Deutschland

Architekt

Architekturbüro Baader
Gräfelfing, Deutschland

Fakten

Gesamtbauzeit:
Oktober – Dezember 2011

Projektzeitraum:
8 Monate

Leistungsumfang

  • 37 m x 14 m Stahlglas-Dachkonstruktion.

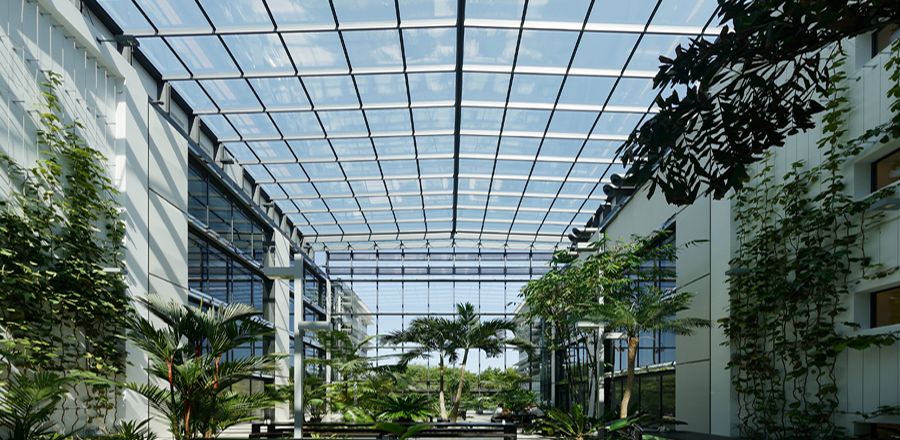

  • Aufgeteilt in quadratische Felder im Ausbauraster von 1,5 m x 1,5 m (Primär-Hohlträger und Sekundärträger als T-Profil).

Innovationen / Herausforderungen

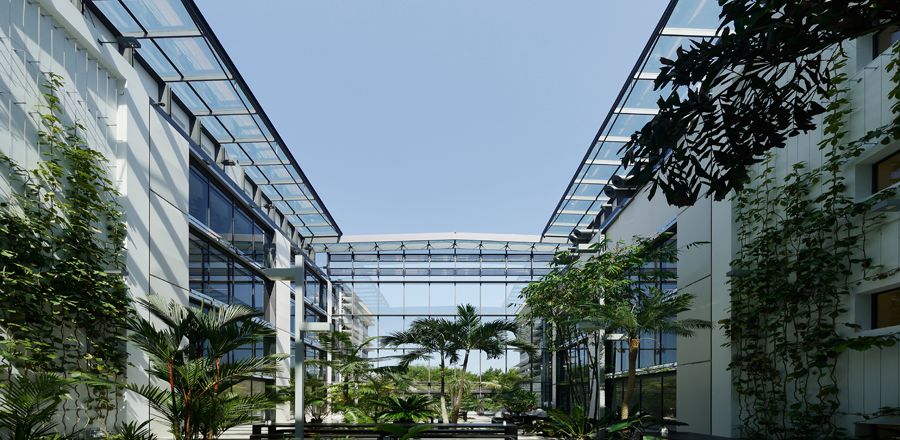

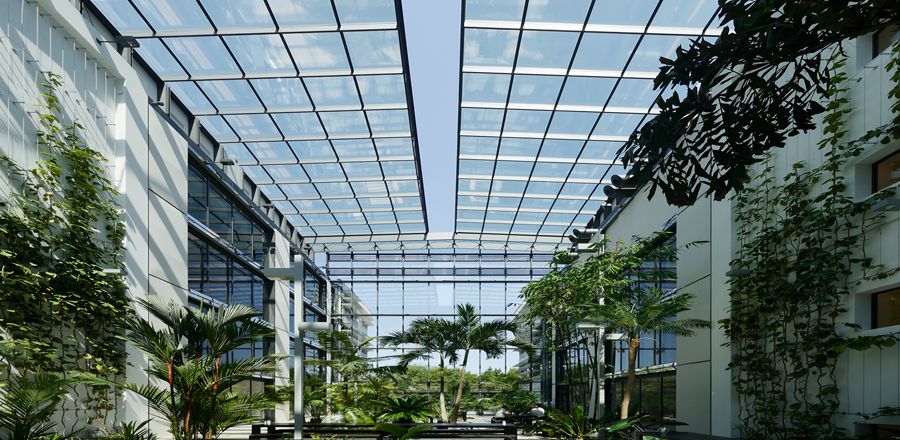

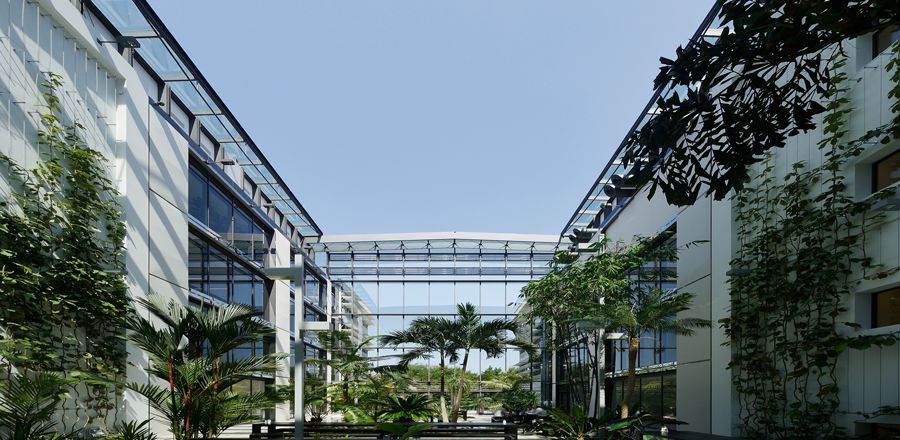

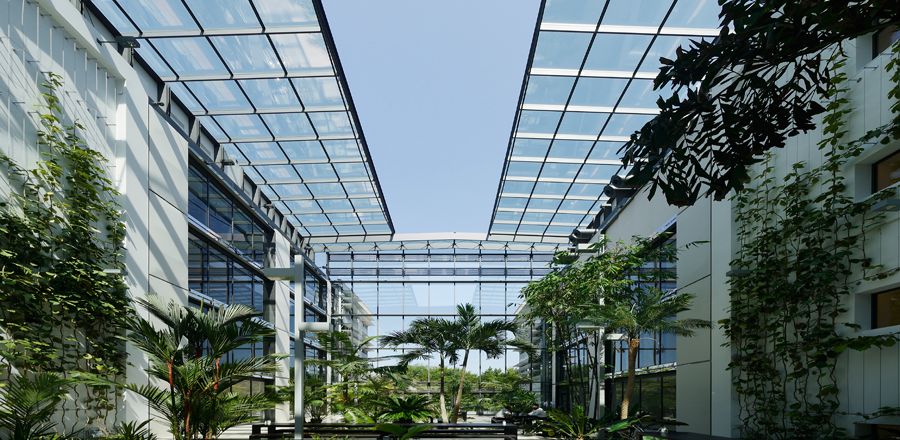

  • 15,5 m x 15,50 m große bewegliche Dachglaskonstruktion, bestehend aus zwei Flügeln die sich jeweils mittels Elektro-Antrieb öffnen lassen.
  • 15,5 m x 22,5 m großes festes Glasdach.

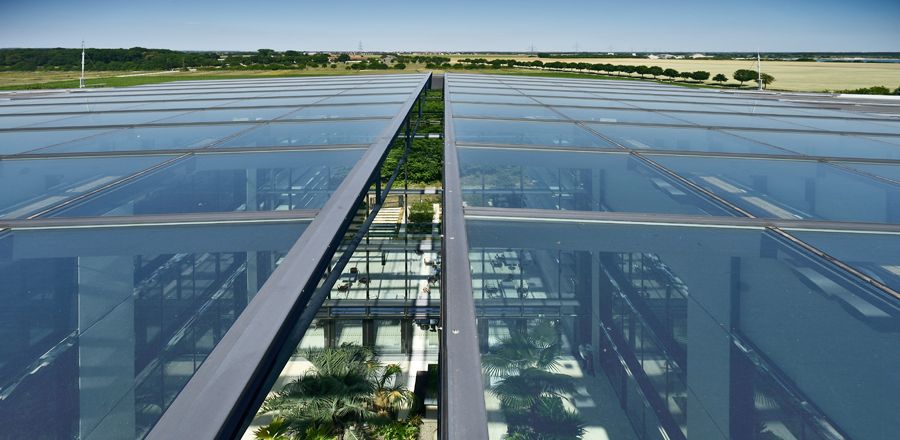

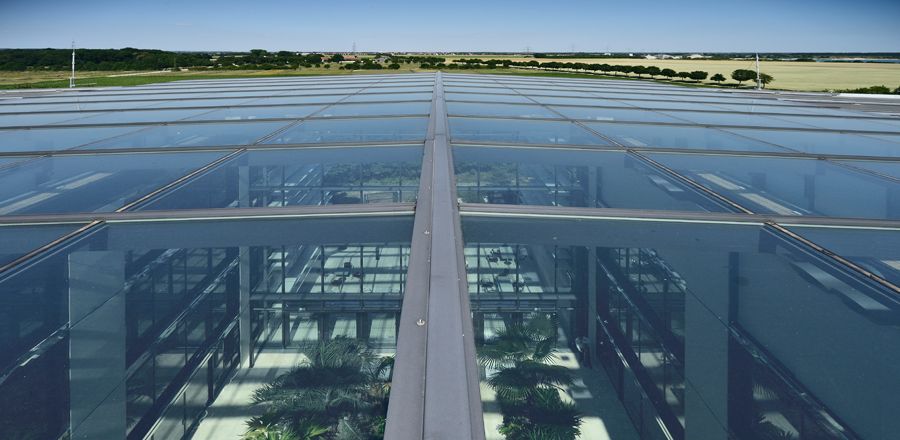

  • Beim Öffnen läuft das Rahmenwerk über die Stahlunterkonstruktion und die seitlichen feststehenden Dachflächen.
  • Die verschiebbare Dachrahmenkonstruktion ist mit Laufrollen versehen.
  • Scharfkantige Rechteckprofile, die als Dachsparren zu Trägern zusammengeschweißt worden sind tragen die Lasten der Dachkonstruktion ab.
